1 86SFCE02 機尾傳動部 1

2 33SHC19 擋板 1

3 33SHC-01 圓螺母 8

4 GB/T70 1-2000 螺釘M24 90 8

5 GB/T93-1987 墊圈24 8

6 65SC09 油箱 2

7 GB/T5782-2000 螺栓M16 50 4

8 86SW-01 機頭擋板 1

9 86SW-02 機尾擋板 1

10 86SFCF02 機頭過渡槽Ⅰ 1

11 86SFCF-01 擋板 2

12 86SFCF04 機頭過渡槽Ⅱ 1

13 86S10 特殊搭接板 6

14 86SFCF16 機頭偏轉槽Ⅲ 1

15 86SFCA06 機頭偏轉槽Ⅱ 1

16 86SFCA05 機頭偏轉槽Ⅰ 1

17 ZX-01 啞鈴連接銷 272

18 ZX-02 卡快 544

19 ZX03 彈簧銷 544

20 86SFD04 1 5米電纜槽 128

21 TY-15 螺栓M16 35 1088

22 GB/T 889 1-2000 螺母M16 1088

23 86SFD-02 連接板 136

24 73SHB10 搭接板 128

25 1CGT-1 五節距齒軌 263

26 86SFCA04 開天窗中部槽 16

27 86SFCA03 1 5米中部槽 105

28 65S-11 插銷 272

29 65S-12 柱銷 542

30 GB/T91-2000 開口銷5 30 272

31 86SFCA08 機尾偏轉槽Ⅰ 1

32 86SFCA09 機尾偏轉槽Ⅱ 1

33 86SFCF15 機尾偏轉槽Ⅲ 1

34 86SFCF07 0 75米調節槽 2

35 86SFCF03 機尾過渡槽Ⅱ 1

36 1CGⅢ02 4節距齒軌 4

37 109S23 搭接板 2

38 86SFCF06 0 5米調節槽 2

39 1CGⅢ03 6節距齒軌 4

40 86SFCF01 機尾過渡槽Ⅰ 1

41 86SFCF05 1米調節槽 2

42 65S-01 連接銷 8

43 65S-02 銷軸 16

44 MT/T986-2006 U型銷 UK-16 16

45 33SHC02 機頭擋板 1

46 33SHC03 機尾擋板 1

47 86SFCE01 機頭傳動部 1

48 86SFCF08 墊架 2

49 GB/T 889 1-2000 螺母M30 16

50 GB/T 5782-2000 螺栓M30 95 16

51 2JL 緊鏈器 1

52 GB/T 827-1986 鉚釘 3 10 40

53 SPB-1 商標牌 2

54 TY-46B 銘牌 2

55 TY-55B 銘牌 2

56 TY-55C 銘牌 2

57 TY-52 銘 牌 1

58 86SFD05 0 5電纜槽 2

59 86SFD11 1米電纜槽 2

60 86SFCF17 0 75米電纜槽 2

61 86S-01 刮 板 438

62 3TY-06 E型螺栓 438

63 GB/T889 2-2000 螺 母 M24 2 1314

64 3TY-11 圓環鏈 2 4

65 5M21A 26聯接環 2 8

66 5M07 調節鏈 2

67 BN 圓環鏈 36 92-6 2

68 86SFD06 特殊米電纜槽 1

69 1DBⅡ 06-1 聯接銷 134

70 1DBⅡ - 2 銷 134

71 TY17 阻鏈器 2

72 GB/T14-1998 螺 栓 M20 60 1068

73 GB/T 889 1-2000 螺 母 M20 1068

74 86SFD-03 套 管 264

75 73S-05 插 銷 264

76 GB/T91-2000 銷 4 30 264

77 86SFCF12 墊架左推移梁 1

78 107SB-05 銷 2 8

79 107SB-06 擋 圈 2 8

80 88S24 彈簧銷 2 8

81 86SFCF19 推移座 6

82 73SC10 銷 板 1 2

83 GB/T 91-2000 銷 6 3 70 1 2

84 86SFCF09 過渡槽推移梁Ⅰ 2

85 86SFCF10 1 5米左過渡槽推移梁 1

86 86SFCF11 調節槽左推移梁 1

87 86SFCF14 調節槽右推移梁 1

88 86SFCF13 1 5米右過渡槽推移梁 1

89 86SFCF18 墊架右推移梁 1

90 GB/T3390-1989 套筒扳手 1

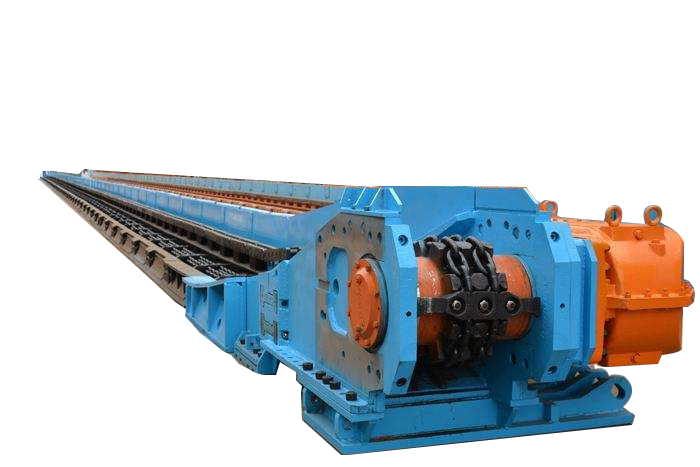

機頭總成86SFCE01

1 86SF01 機頭 1

2 73SA03 聯接板 1

3 GB/T 5782-2000 螺栓M30 165 4

4 GB/T 889 1-2000 螺母M30 12

5 GB/T 5782-2000 螺栓M30 280 1

6 GB/T 5782-2000 螺栓M30 255 1

7 GB/T 5782-2000 螺栓M30 185 6 8 33SHC01-02 鍵 1

9 GB/T 70 1-2000 螺釘M12 35 2

10 33SHC01-01 鍵 1

11 GB/T 70 1-2000 螺釘M10 25 1

12 86SFCE0101 動力部 1

機頭86SF01

序號 代號 名稱 數量 備注

1 86S010102 機頭架 1

2 86SF0101 防護罩 1

3 GB/T5782-2000 螺栓M30×105 3

4 GB/T5782-2000 螺母M30

5 GB/T5782-2000螺栓M30 ×80

6 33SHC0101-01 壓塊 1

7 33SHCO101-03 壓塊 1

8 GB/T70-85 螺釘M24×115 4

9 33SHC-01 圓螺母 4

10 TY-6B 連接螺栓 2

11 GB/T889-2000 螺母M24 2

12 86S010103 拔鏈器 1

13 86S010104 護板 1

14 86SF0102 鏈輪軸組 1

15 65S01-03 銷 2

  鏈輪組件86SF010101

序號 代號 名稱 數量 備注

1 23ZB0301-04 蝶母 2

2 GB/T9877.1-88 油封220×260×18 2

3 GB/T3452.1-82 0型圈175×5.3 2

4 86SF0101-02 端蓋 22

5 GB/T3452,1-82 0型圈280×5.3

6 33SHC010102-02 軸承座 24

7 CSG9# 0型圈 297x271 ×13

8 CSG9# 浮封環C 294

9 65S0102-12圓鍵 42

10 86SF0101-01 軸 1

11 86S010101-02 健 2

12 86S01010101 鏈輪 1

13 GB/T3452 1-1982 O型 圈 300 5 3

14 JB/ZQ4450-86 螺塞M20×1.5 22

15 65S0102-07 銅墊

16 86SF0101-03 軸套

17 33SHC010102-04 套

18 GB/T288-94 軸承190×290×75（3003138）

19 GB/T858-1988 止退墊190

20 36SYM010102-3

21 JB/ZQ4450-86 螺塞M22×1.5

22 GB/T5783-2000 螺松M16×40

23 GB/T93-1987 墊圈16

動力部86SFCE0101

1 11JF 減速器 1

2 GB/T 889 1-2000 螺母M20 30

3 GB/T 5782-2000 螺栓M20 90-10 9 30

4 ZZA0101 閘盤 1

5 GB/T 889 1-2000 螺母M24 2

6 GB/T 5782-2000 螺栓M24 100 2

7 GB/T 97 1-2002 墊圈24 2 8 ZZA0102 護蓋 1 9 110S240201 連接罩 1

10 GB/T 879 1-1986 銷8 25 1

11 110S2402-02 壓板 1

12 GB/T 5782-2000 螺栓M20 50 1

13 GB/T 856-1988 墊圈20 1

14 GB/T 5783-2000 螺栓M12 25 4

15 GB/T 97 1-2002 墊圈12 4

16 73SA0202 通風蓋 2

17 7YL-2 彈性盤 1

18 110S2402-01 減速器半聯軸器 1

19 92SB08-02 電機半聯軸器 1

20 YBSD-160/80-4/8(Ⅰ)電動機 1

21 ZZA01-1 聯接盤 1



減速機11JF

序號 代 號 名 稱 數量 備 注

1 11JD01 ***軸 0

2 GB/T5783-2000 螺栓 M12×35 44

3 GB/T93,1-1987 墊圈12 44

4 12JC-1 下箱體 1

5 12J01 第二軸 h

6 11J-7A 軸承蓋 1

7 12J02 第三軸 1

8 11J05 第四軸 1

9 11J10 調整墊組 1

10 GB/T5780-2000 螺栓 M20×160 1

11 11J-10 定位螺栓M16×60 1

12 GB/T5782-2000 螺栓 M16×665 9

13 GB/T41-2000 螺母M16 10

14 GB/T93.1-1987 墊圈16 9

15 11J-11 軸承蓋 1

16 11J07 調整墊組 1

17 11J-12 軸承蓋 1

18 11J08 調整墊組 3

19 GB/T5782-2000 螺栓 M20×210 6

20 11J-13 定位螺栓M20× 130 1

21 12.10-2 上箱體

***軸 11JD01

序號 代號 名稱 數量 備注

1 11JD01-01 軸傘齒輪 1

2 GB286-64 球面滾子軸承3618 1 90*190*64

3 11J01-2 軸套 1

4 HG4-692-67 油封SG110*140*14 3

5 JO254 O型密封圈194.2*5.7 1

6 11J01-3 擋環 1

7 11J0101 調整墊組 3

8 GB294-83 推力球軸承176318 1 90*190*43

9 GB283-64 圓柱滾子軸承32318 1 90*190*43

10 GB858-88 墊圈90 1

11 GB812-88 圓螺母M90*2 1

12 J0333 O型密封圈180*5 1

13 11JD01-02 端蓋 1

14 GB3452.1-82 O型密封圈85*5.3 1

15 11JD01-03 軸套 1

16 18JB-03 鍵 1

17 11J01-7 鍵20*12*120 1

18 GB5781-86 螺栓M20*50 1

19 11JD01-04 護套 1

20 11JD01-05 護套 1

第二軸 12J01

序號 代號 名稱 數量 備注

1 GB30-76 螺栓M16*30 2

2 11J03-1 止動墊 1

3 11J03-2 軸端擋圈 1

4 11J03-3 距離套 1

5 11J03-4A 螺旋傘齒輪 1

6 11J03-5 鍵25*14*100 2

7 12J01-1 軸斜齒輪 1

8 GB286-64 軸承3619 2 95*200*67

第三軸 12J02

序號 代號 名稱 數量 備注

1 11J04-1 軸齒輪 1

2 11J04-2 距離套 1

3 12J02-1 斜齒輪 1

4 11J04-4 鍵36*20*125 2

5 11J04-5 襯套 1

6 GB286-64 軸承3526 1 130*230*64

第四軸 11J05

序號 代號 名稱 數量 備注

1 FAG23948 滾動軸承 2 240*320*60

2 11J05-1 距離套 1

3 11J05-2 正齒輪 1

4 11J05-3 鍵56*32*160 2

5 11J05-4 密封套 1

6 JU060 軸封 2

7 11J05-5 軸 1

8 GB1153-74 斜注油嘴M10*1 1

9 J0223 O型密封圈302*5 1

10 11J05-6 堵 1

機尾傳動部86SFCE02



代 號 序號 名 稱 數 量 備 注

1 86SFD09 機尾

2 73SA03 聯接板 1

3 GB/T 5782-2000 螺栓M30 165 4

4 GB/T 889 1-2000 螺母M30 12

5 GB/T 5782-2000 螺栓M30 280 1

6 GB/T 5782-2000 螺栓M30 255 1

7 GB/T 5782-2000 螺栓M30 185 6 8 33SHC01-02 鍵 1

9 GB/T 70 1-2000 螺釘M12 35 2

10 33SHC01-01 鍵 1

11 GB/T 70 1-2000 螺釘M10 25 1

12 86SFCE0101 動力部 1

代 號 序號 名 稱 數 量 備 注

1 86S010102 機頭架 1

2 86SF0102 防護罩 1

3 GB5782-86 螺栓M30 105 3

4 GB889-86 螺母M30 4

5 GB5782-86 螺栓M30 80 1

6 GB5782-86 螺栓 M24 95 4

7 GB95-85 墊圈 24 4

8 33SHC-01 圓螺母 8

9 33SHC0101-01 壓塊1

10 33SHC0101-03 壓塊1

11 GB70-85 螺釘 M24 115

12 TY-6B 連接螺栓2

13 GB889-86 螺母M24 2

14 86S010104 護板1

15 86S010103 撥鏈器1

16 86SF0101 鏈輪組件1

17 33SHC16-01 壓板 1

18 65S01-03 銷 2

19 33SHC1601 回煤罩 1
